Koje red dot ciljnik ćete moći montirati na montažu s RMSc ili Shield RMSc footprint? Hoćete li moći instalirati Sig Sauer Romeo Zero na istu adapter pločicu kao Shield RMSc? U ovom članku pokrivamo potpunu kompatibilnost Shield RMSc footprint.

Objašnjenje kompatibilnosti footprint-a

Što znači "footprint"? Pojam footprint odnosi se na strukturu utora i rupa za vijke na bazi optičkog uređaja.

I što znači ako su footprint-i kompatibilni?

Svaki optički ciljnik ima neku bazu za montažu. Baza se sastoji od pinova na različitim pozicijama i rupa za vijke koji služe za fiksiranje ciljnika na montažu. Ako dva ciljnika koriste istu bazu za montažu, kažemo da dijele isti footprint.

U ovom članku prikazujemo koji red dot ciljnik dijele isti footprint.

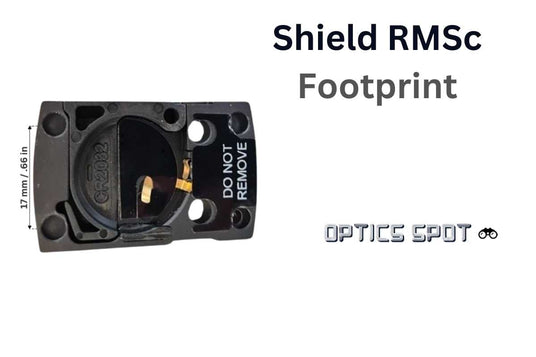

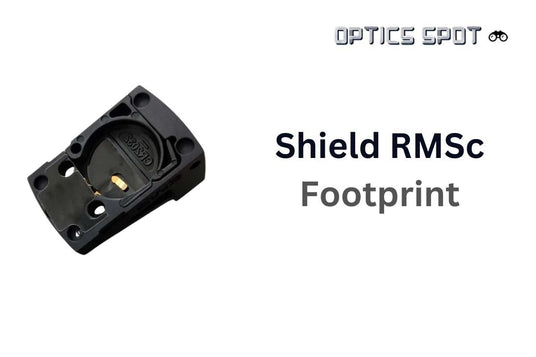

Shield RMSc footprint uzorak

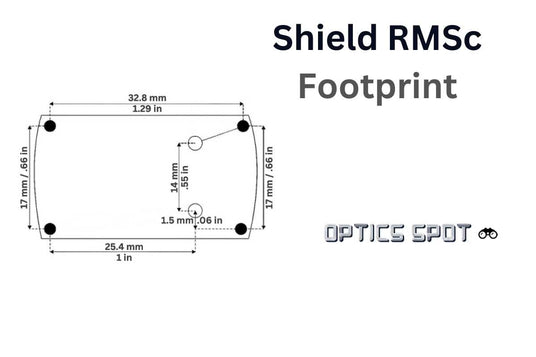

Shield RMSc footprint sastoji se od četiri utora u kutovima ciljnika i dvije rupe za vijke na stražnjoj strani ciljnika.

Prednji kao i stražnji utori udaljeni su 17 mm / 0,66 inča jedan od drugog. Od stražnjih do prednjih utora udaljenost je 32,8 mm / 1,29 inča. Položaj ovih četiri utora odgovara položaju pinova koji se nalaze na površini za montažu bilo koje montaže za ovaj standard.

Rupe za vijke smještene su u stražnjem dijelu optičkog uređaja. One služe za fiksiranje ciljnika na montaže. Ove dvije rupe za vijke udaljene su 14 mm / 0,55 inča jedna od druge.

Vijci koji se koriste za ove rupe za vijke uvijek su uključeni u pakiranje s ciljnikom.

Kompatibilni red dot ciljnik

RMSc footprint koristi i mnogo drugih proizvođača na tržištu.

Ispod možete pronaći potpuni popis red dot ciljnika koji će raditi sa Shield RMSc footprint-om.

Shield RMSc standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-018 Spike
  • ADE Advanced Optics RD3-021 Nuwa

Burris

  • Burris FastFire C

JPoint

  • JPoint MRD

Canik

  • MECANIK MO1

Osight

Riton

  • Riton X3 Tactix PRD

Shield

Sig

  • Sig Romeo Zero
  • Sig Romeo-X

Sightmark

Swampfox

  • Swampfox Sentinel 1×16

UTG

  • UTG OP3 Mini Micro

Vector Optics

Vortex

Red dot ciljnici sa Shield RMSc footprint-om

Pogledaj sve

Kako montirati red dot ciljnik sa Shield RMSc footprint-om

Ovisi na koji uređaj ga želite montirati.

Ostali footprint standardi

Postoji mnogo različitih baza za red dot ciljnike, ali ostali najčešći su sljedeći:
