Koje red dot ciljnike ćete moći montirati na istu montažu kao modeli Holosun K-series? Hoćete li moći ugraditi Trijicon RMR na istu pločicu kao K-series optike? U ovom članku obrađujemo punu kompatibilnost Holosun K-series footprinta.

Objašnjenje kompatibilnosti footprinta

Što znači "footprint red dot ciljnika"? Pojam footprint odnosi se na strukturu utora i rupa za vijke na bazi optičkog uređaja.

I što znači ako su footprinti kompatibilni?

Svaki optički ciljnik ima neku bazu za montažu. Baza se sastoji od pinova na različitim pozicijama i rupa za vijke koji se koriste za učvršćivanje ciljnika na adapter pločicu ili montažu. Ako bilo koja dva ciljnika koriste istu bazu za montažu, kažemo da dijele isti footprint.

U ovom članku pokazujemo koji red dot ciljnici dijele isti footprint.

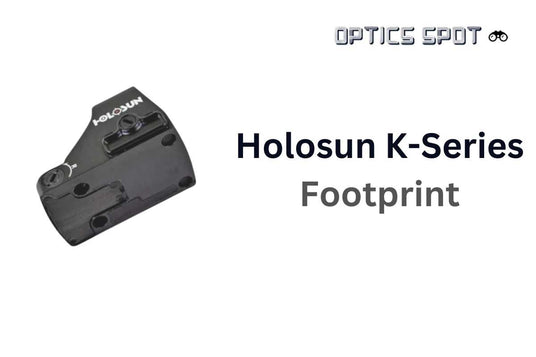

Holosun K-series footprint uzorak

K-series red dot footprint je modifikacija Shield RMSc standarda. U usporedbi sa Shield standardom, K-serie nema utore na stražnjem dijelu uređaja, a i prednji utori su malo manje duboki. To znači da biste za prilagodbu red dot ciljnika Shield standardu morali odrezati stražnje pinove i skratiti prednje pinove.

Međutim, modifikacija nosi i druge rizike - možete oštetiti montažu. Također ćete izgubiti jamstvo za takvu montažu zbog  modifikacije. Iz  tog razloga K-series footprint obrađujemo kao zaseban standard montaže umjesto Shield RMSc standarda.

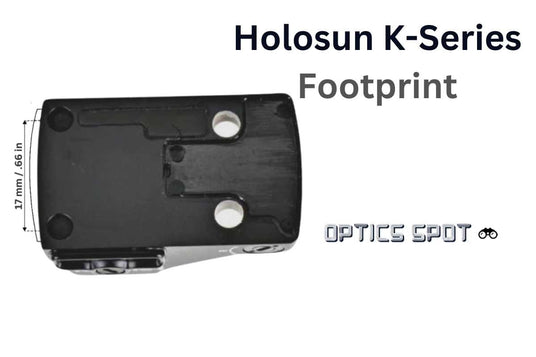

Holosun K-series uzorak sastoji se od dva utora u prednjim kutovima prednjeg dijela ciljnika i od dvije rupe za vijke u stražnjem dijelu ciljnika.

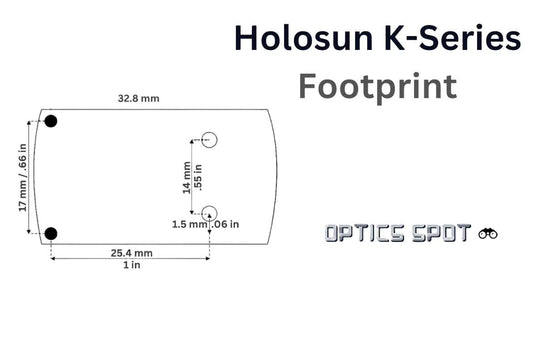

Prednji utori udaljeni su 17 mm / 0.66 inča jedan od drugoga. Položaj ta dva utora odgovara položaju pinova koji se nalaze na montažnoj površini bilo koje montaže za ovaj standard.

Rupe za vijke smještene su u stražnjem dijelu optičkog uređaja. One služe za pričvršćivanje ciljnika na montaže. Te dvije rupe za vijke udaljene su 14 mm / 0.55 inča jedna od druge.

Vijci koji se koriste za ove rupe za vijke uvijek su uključeni u pakiranje s ciljnikom.

Kompatibilni red dot ciljnici

Holosun K-series footprint dijeli samo nekoliko drugih modela iz Holosun proizvodnje.

Ispod možete pronaći potpuni popis red dot ciljnika koji će raditi s K-series red dot footprintom.

Holosun K-serie standard

Holosun

Red dot ciljnici s Holosun K-serie footprintom

Pogledaj sve

Kako montirati red dot ciljnik s Holosun K-series footprintom

Ovisi o tome na koji ga uređaj želite montirati.

Drugi footprint standardi

Postoji mnogo različitih baza za red dot ciljnike, ali drugi najčešći su sljedeći:
