Koje red dot ciljnike ćete moći montirati na istu montažu kao i Holosun K-series modele? Hoćete li moći instalirati Trijicon RMR na istu adapter pločicu kao i K-series optiku? U ovom članku pokrivamo potpunu kompatibilnost Holosun K-series footprint.

Objašnjenje kompatibilnosti footprint-a

Što znači "red dot footprint"? Pojam footprint odnosi se na strukturu utora i rupa za vijke na bazi optičkog uređaja.

A što znači ako su footprinti kompatibilni?

Svaki optički ciljnik ima neku bazu za montažu. Baza se sastoji od pinova na raznim pozicijama i rupa za vijke koji služe za fiksiranje ciljnika na adapter pločicu ili montažu. Ako bilo koja dva ciljnika koriste istu bazu za montažu, kažemo da dijele isti footprint.

U ovom članku prikazujemo koji red dot ciljnici dijele isti footprint.

Holosun K-series footprint uzorak

K-series red dot footprint je modifikacija Shield RMSc standarda. U usporedbi sa Shield standardom, K-serija nema utore na stražnjem dijelu uređaja, a prednji utori su također nešto plići. To znači da biste za prilagodbu red dot ciljnik na Shield standard morali odrezati stražnje pinove i skratiti prednje pinove.

Modifikacija ipak nosi određene rizike – možete oštetiti montažu. Također ćete izgubiti jamstvo za takvu montažu zbog modifikacije. Iz tog razloga pokrivamo K-series footprint kao poseban montažni standard umjesto Shield RMSc standarda.

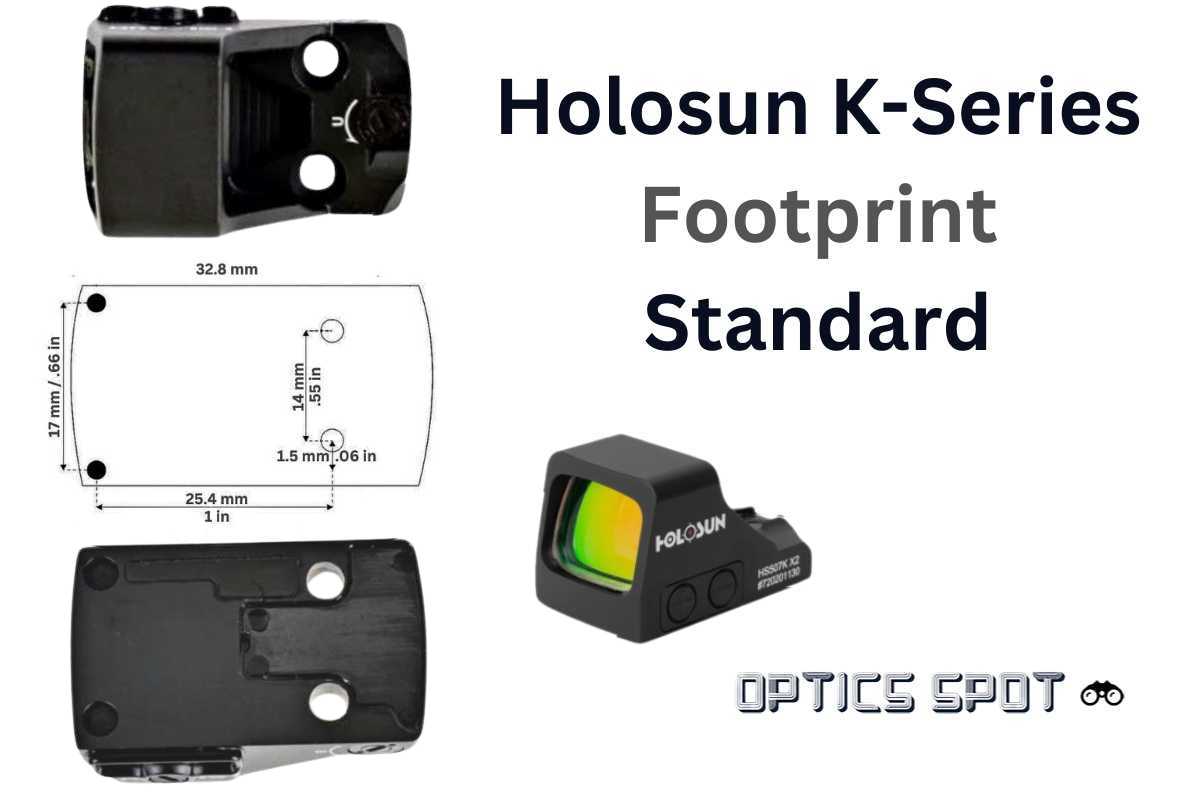

Holosun K-series uzorak sastoji se od dva utora u prednjim kutovima prednjeg dijela nišana i dva vijčana otvora na stražnjem dijelu nišana.

Prednji utori su međusobno udaljeni 17 mm / 0,66 inča. Položaj tih dvaju utora odgovara položaju pinova koji se nalaze na montažnoj površini bilo koje montaže za ovaj standard.

Vijčani otvori nalaze se u stražnjem dijelu optičkog uređaja. Oni služe za fiksaciju nišana na montažu. Ta dva vijčana otvora međusobno su udaljena 14 mm / 0,55 inča.

Vijci koji se koriste za te vijčane otvore uvijek su uključeni u pakiranje s nišanom.

Kompatibilni red dot ciljnik

K-series footprint dijele samo još neki drugi modeli iz Holosun proizvodnje.

Ispod možete pronaći potpuni popis red dot nišana koji će raditi s K-series red dot footprint.

Holosun K-serie standard

Holosun

Red dot ciljnici s Holosun K-serija footprint

Pogledaj sve

Kako montirati red dot ciljnik s Holosun K-series footprint

Ovisi na koji uređaj ga želite montirati.

Ostali footprint standardi

Postoji mnogo različitih baza za red dot nišane, ali najčešći drugi su sljedeći:
